SH-922系列有机硅胶粘剂

本品为聚二甲基硅氧烷与树脂在甲苯中的分散液，系高粘稠液体，具有良好的粘合性。低烟无毒、稳定性好、、不析碳，具有优异的耐候性、耐潮湿性、电绝缘性。【云母带胶水设计用途】

用于耐火云母带、高温压敏胶带的制作。

用于遮蔽和板金胶带。

单独使用，作为多种粘接、固定或支撑的粘接剂。

【云母带胶水基本数据】

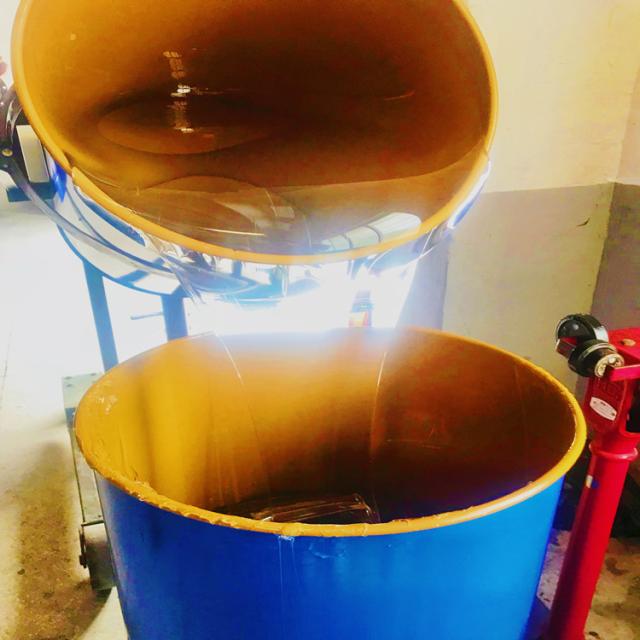

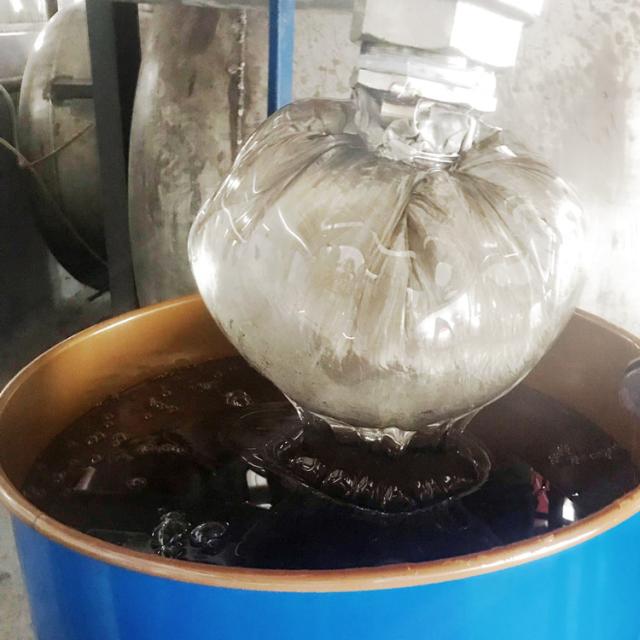

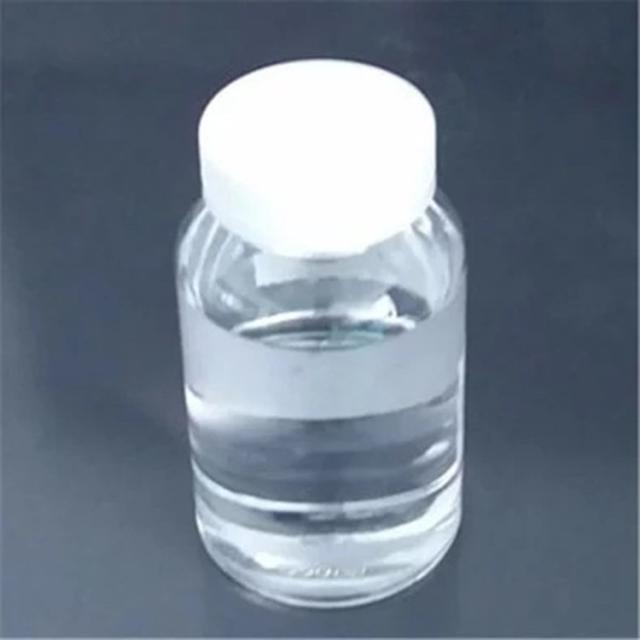

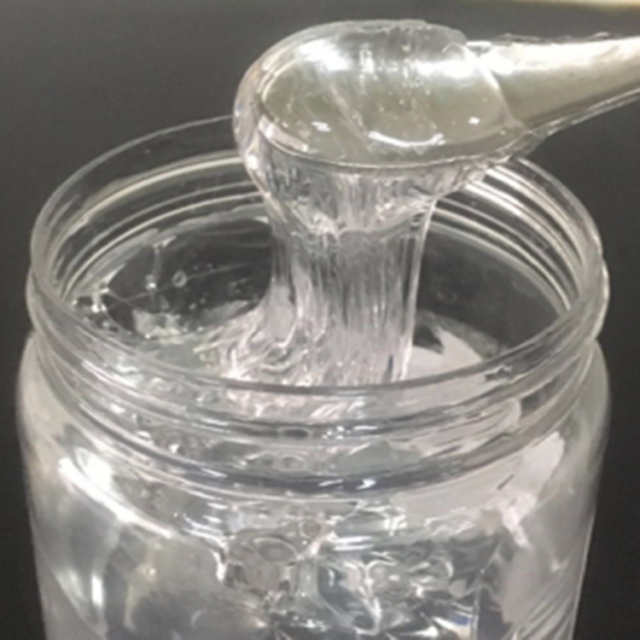

外观：无色或淡黄色半透明液体，无机械杂质

稀释剂：甲苯

粘度：（25℃mm2.Sˉ1）不小于20000

固含量（150℃*2h，%）：60±2

密度（25）：0.98-1.02。

【云母带胶水使用说明】

属快干型黏结剂，固化时间短，持粘性强，固化后云母带干爽、柔软、不会发生粘连。SH922A粘合剂可以用传统的胶带涂敷设备直接涂布于基材，在涂敷前可以进一步用相溶的溶剂如甲苯、二甲苯兑稀。工作液浓度以15~20%为宜。使用溶剂时必须保证通风良好，并请遵守溶剂供应商的安全预防措施和相关法规。固化剂可用过氧化物类如BPO或DPP，推荐用BPO，加量按100%胶量的1.0-3.0%。使用固化剂可以加快固化速度或允许在低温下固化，还可以提高粘合剂的内聚强度，提高其在基材上的附着性能。使用BPO时应先将其溶于甲苯中，配成10%的溶液，可实现其与粘合剂的混合。混合配制后的过氧物分散液只能使用一到两天，这是因为过氧化物在溶剂中会很快失去其活性。在混合过程中胶粘剂和过氧化物的充分分散是保证成品使用效果一致性的必要条件。其表面固化周期：60~90℃*1min除溶剂，以确保在进入固化区时粘合剂中没有溶剂存在；140~170℃*2min，通过热固化使其粘合力、内聚强度以及初粘力进一步加强。如果设备和基材允许使用更高的固化温度，则固化时间可以缩短。与低温固化相比，提高固化温度可以在更短时间内达到胶粘剂的内聚强度。

产品名称：922有机硅粘接剂可用于云母板的粘接

产品类别：化工/胶粘剂/其它胶粘剂

生意有风险，请细致咨询，并做详细考察。本网对网站刊登的所有信息不声明或保证其内容的正确性和可靠性。您于此接受并承认信赖任何信息，所产生的风险需自行承担。 注：本站商品信息均来自于合作方，其真实性、准确性和合法性由信息拥有者（合作方）负责。
